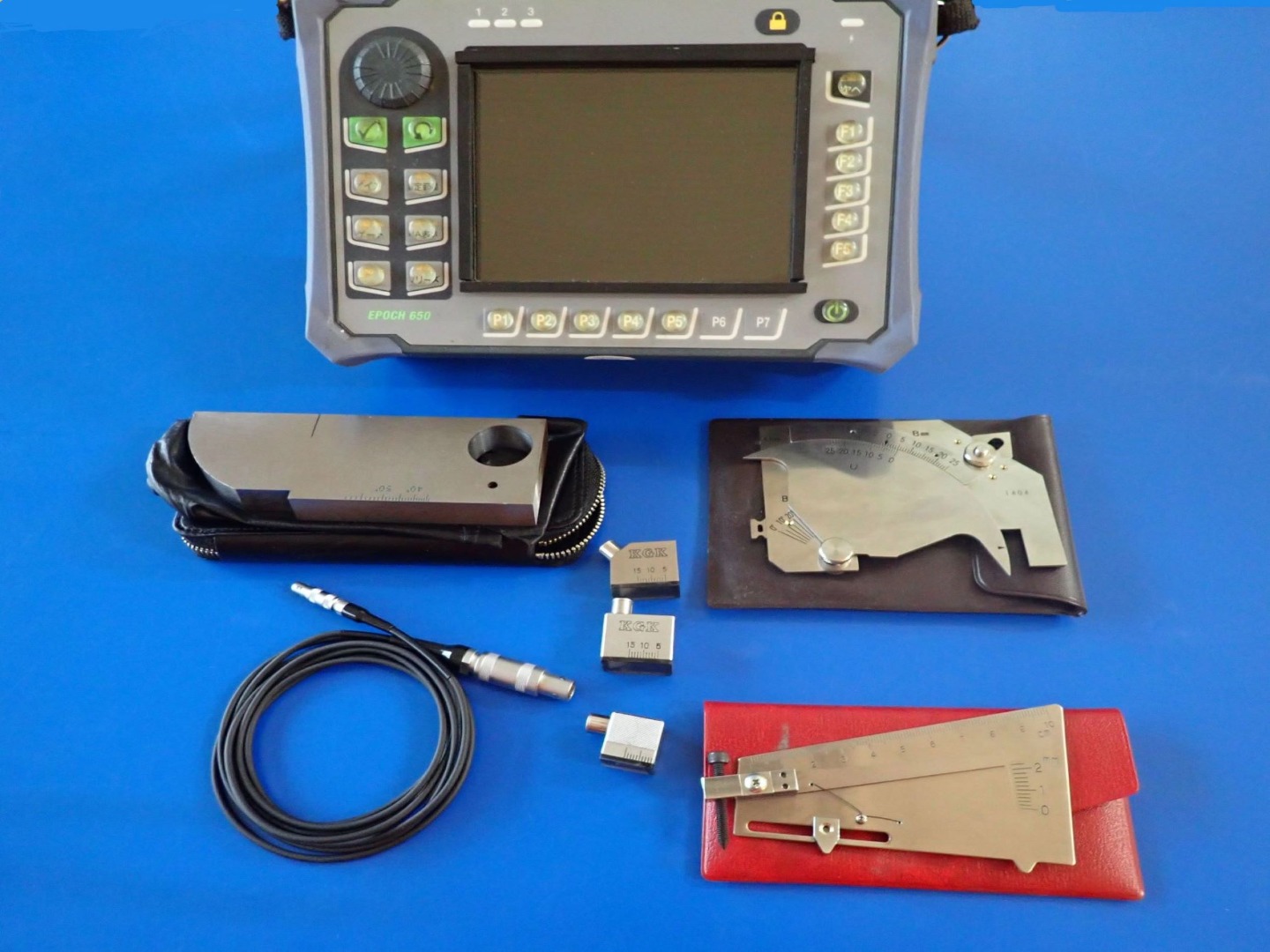

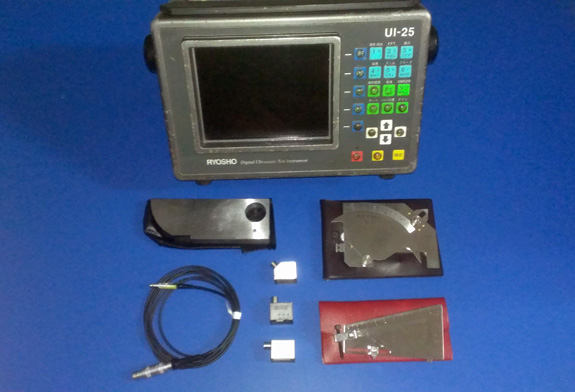

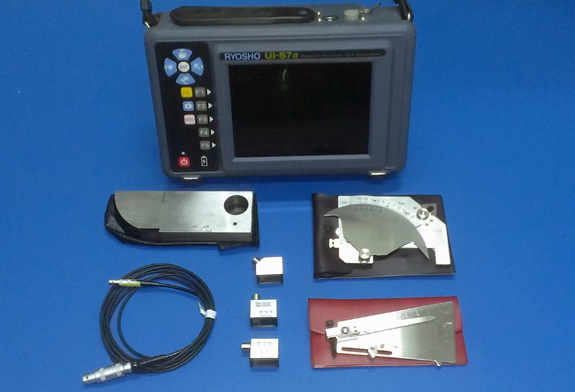

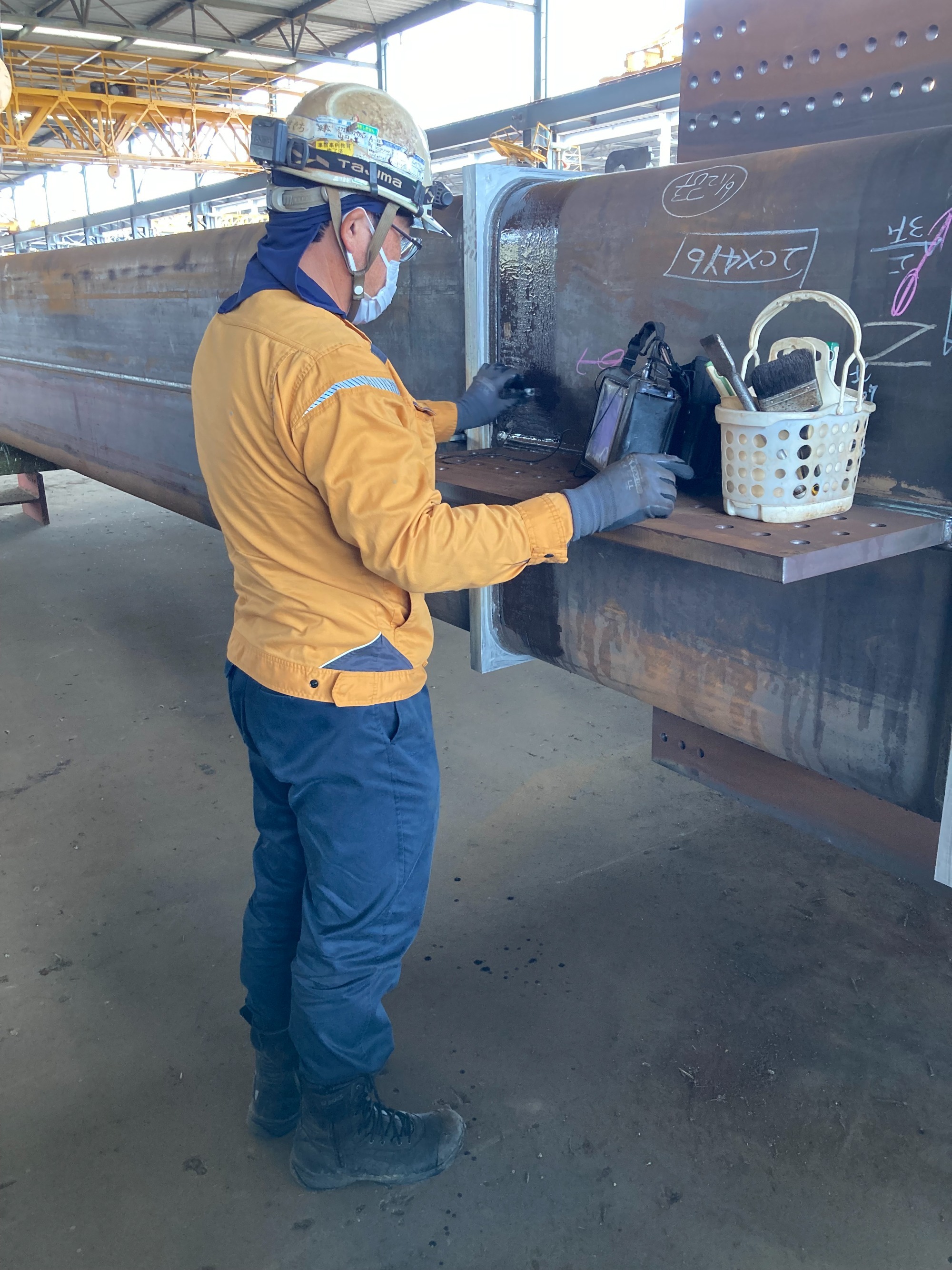

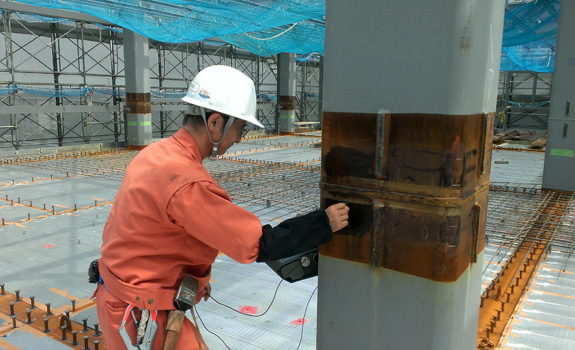

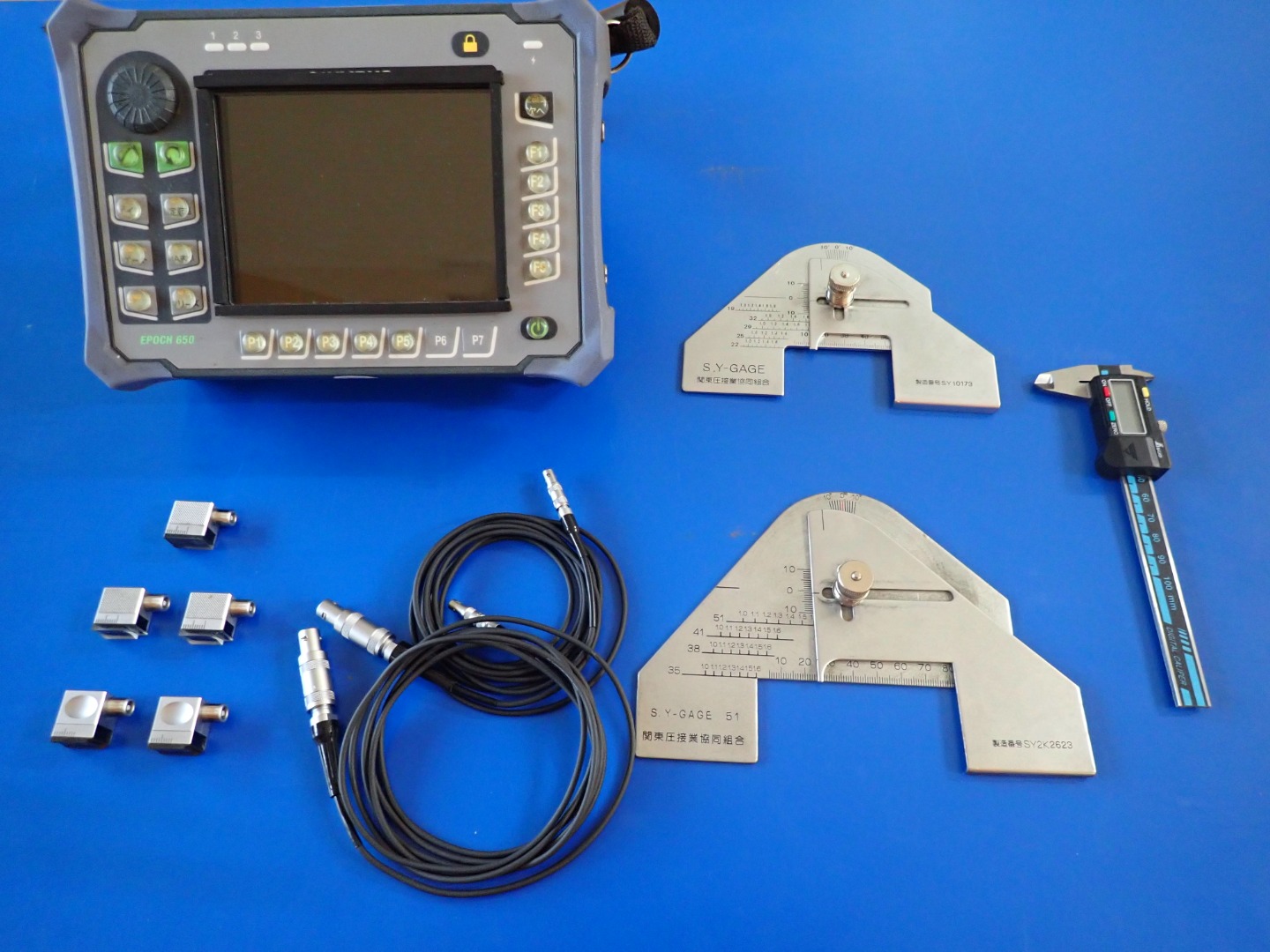

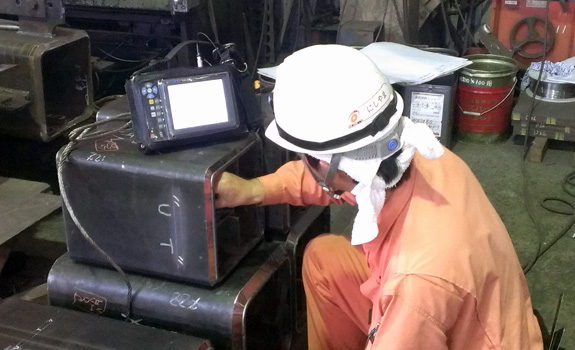

溶接内部専用の超音波探傷器を用いて 、鋼板と鋼板の継ぎ目に溶接を行い、その異種金属に溶接欠陥が混入していないかを探傷器のブラウン管に現れる波形を読み取りキズからのエコーか否かを判別します。

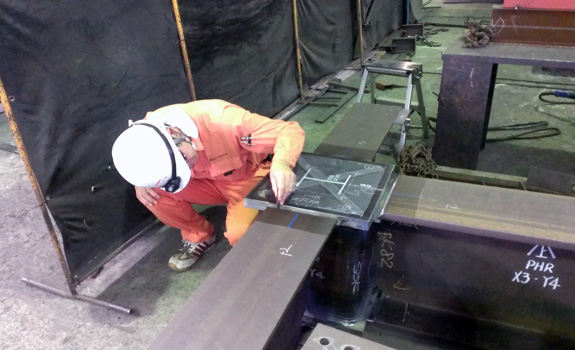

また設計図書に記載されている溶接表面の寸法・精度が確保されているか否かを、目視検査で確認する作業です。

• 鋼材の部材検査
• 組立精度及び開先精度などの計測
• 溶接技術者の資格確認と溶接材料の検査
• 溶接条件・入熱パス間温度等の検査

• 溶接表面及び製品部材表面の外観検査

• 製品部材の寸法検査

• 溶接表層部の欠陥検出
• 溶接内部の欠陥検出
• 鉄骨製品検査

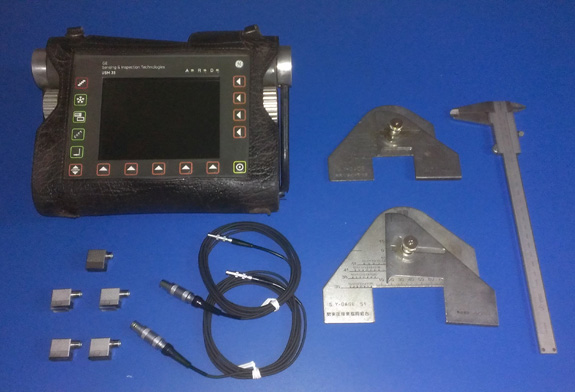

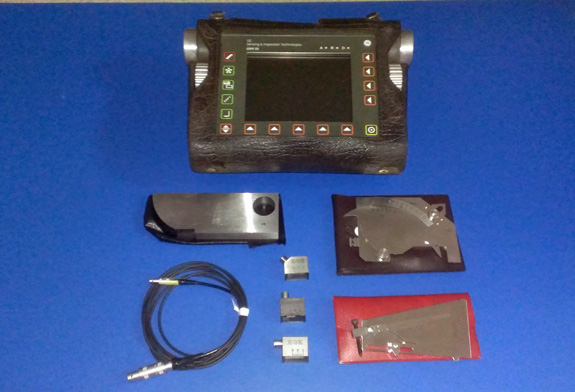

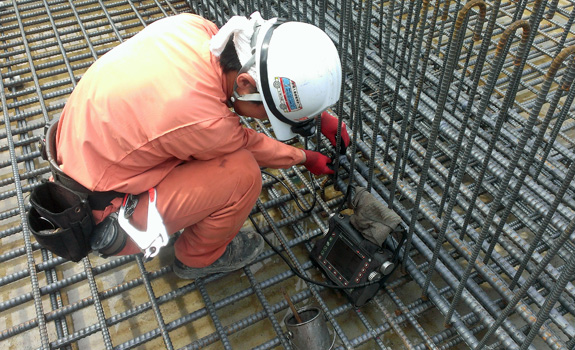

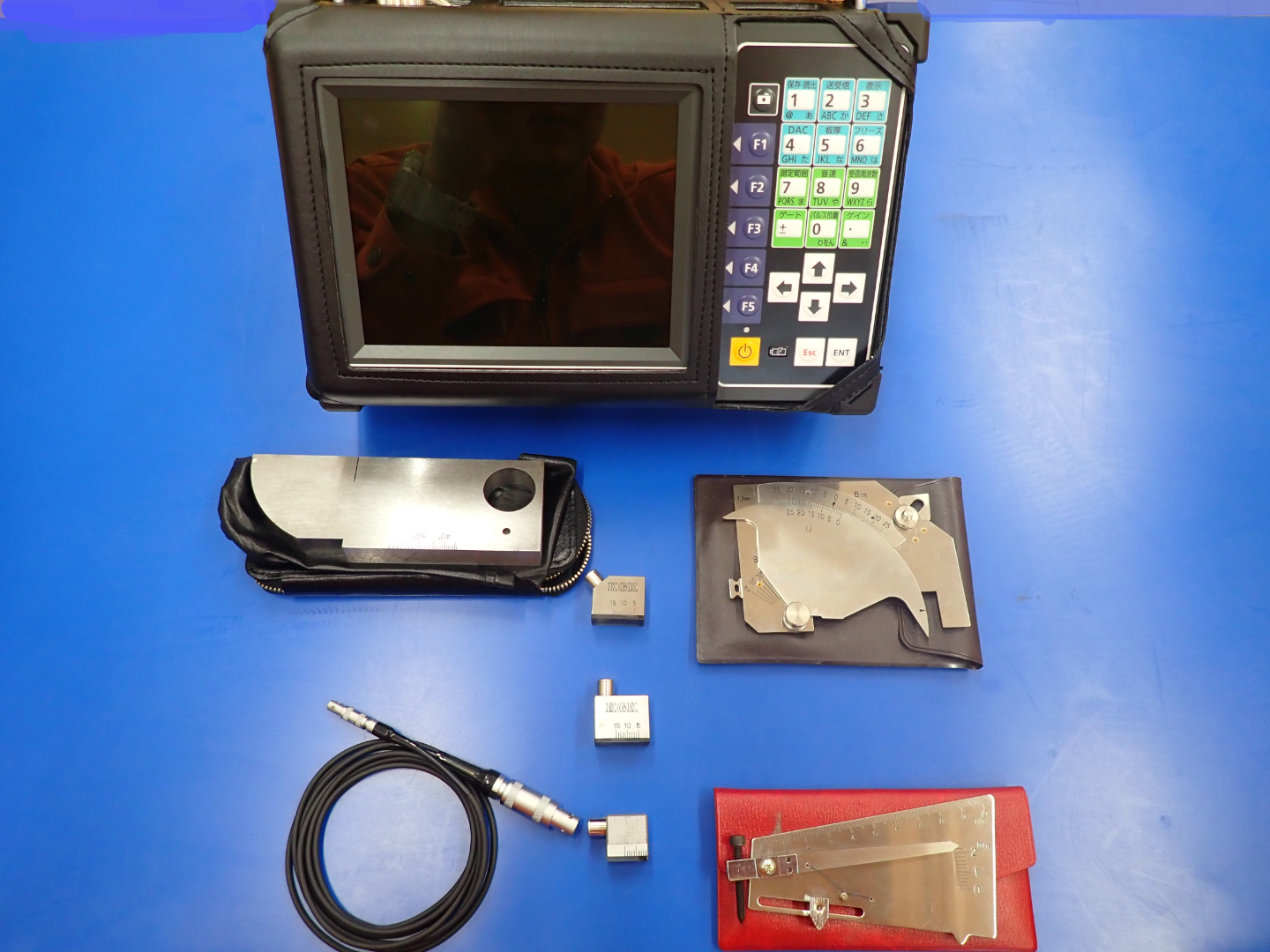

溶接内部専用の超音波探傷器を用いて 、溶接継手、ガス圧接継手部については、ブラウン管に現れる波形から読み取り、日本工業規格による引張強さの有無を調べます。

機械式継手は、グリップの中に挿入された鉄筋の長さが所定の位置まで届いているか否かを調べます。

• 鉄筋中心軸の偏心量、圧接面のずれ、曲がり、ふくらみの寸法、ふくらみの形状、ふくらみの長さ、その他の外観検査

• 溶接の割れ、ピット、裏面の溶込み不良、裏面の溶落ち、ビードの不整、クレーターのへこみ、余盛高さ、アンダーカット、偏心量、折れ曲がり、その他の外観検査

• カプラーの外観、挿入マーク、挿入長さ、合わせマーク、グラウド材の充填、その他の外観検査

• 超音波検査を用い日本工業規格による引張強さの有無
